건축 설계도면에서 사용하는 "SL-1000, FL-700" 이라는 표기 무슨 의미일까요?

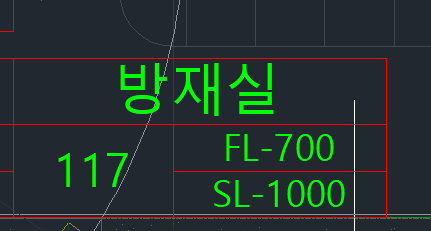

아래에서 위 도면의 각 단어 의미를 정리해보겠습니다.
- 방재실 : 화재, 재난, 안전사고 등을 관리하고 제어하는 용도의 공간입니다. 흔히 각종 설비(소화설비, 방재설비, 감시시스템)를 배치합니다.
- SL-1000 (Slab Level) : 슬래브 상부 높이가 기준점(주로 기준층의 바닥 높이나 지반면)에서 1000mm(1m) 위에 위치한다는 의미입니다. 즉, 방재실의 천장 슬래브 상단이 기준점보다 1m 높은 위치임을 나타냅니다.
- FL-700 (Floor Level) : 바닥 마감면의 높이가 기준점에서 700mm(0.7m) 위에 위치한다는 의미입니다. 방재실의 바닥면이 기준 높이로부터 70cm 높이에 설치됨을 뜻합니다.
위의 그림을 참고하면 SL과 FL은 다음과 같은 구성입니다:
- SL (Structural Slab Level): 구조체로서 콘크리트 슬래브 윗면.
- FL (Finished Floor Level): 마감재(단열재, 스크리드, 바닥재 등)가 설치된 이후의 최종 마감 바닥면.
이를 평면도로 명확히 나타낸 그림은 다음과 같습니다:
(높이 증가 방향: 위로)
▲ 높이 증가
천장
─────────────────┴────────────────── 기준면 (0 mm, ±0.000)
│
│ (벽체 구조 및 단열재 등)
│
─────────────────┼────────────────── Finished Floor Level (FL, 700mm)
바닥 마감면 │← (마루, 타일 등 마감재)
─────────────────┤
단열재, 방수층│← 마감층 두께 (약 300mm)
─────────────────┼────────────────── Structural Slab Level (SL, 1000mm)
슬래브 상부 표면 │← (콘크리트 구조 슬래브 상단)
─────────────────┤
슬래브 구조체 │
─────────────────┴──────────────────
지반면
- FL(바닥 마감면)은 최종 완성된 바닥면으로, 구조 슬래브(SL)보다 실제로 위에 위치합니다.
- 숫자로만 보면 FL(700mm)이 SL(1000mm)보다 낮게 표현되었지만, 이것은 기준점(0mm)을 상부에서 하부 방향으로 잡았을 때의 표현으로, 천장에서 하향으로 거리를 표기한 것입니다.
